電子信息產品已經深入滲透我們生活的方方面面，帶來了天翻地覆的變化。

隨著電子信息行業的飛速發展，SMT自動化插件設備和貼片設備等高端制造裝備廣泛應用在線路板當中，廠商對線路板的質量要求越來越高。加上HDI板、IC載板的出現，以及大量貼片元器件和IC芯片的應用，這對線路板的板彎板翹有著更嚴格要求。

如果線路板板彎板翹超過既定標準，將會大大降低線路板的成品合格率，并容易造成后續大量的虛焊、漏焊及無法焊接情況的發生，最終將嚴重影響電子產品的使用性能。

在IPC標準中，特別指出帶有表面貼裝器件的PCB板允許的最大變形量為0.75%，沒有表面貼裝的PCB板允許的最大變形量為1.5%。但實際上，為滿足高精度和高速度貼裝的需求，部分廠商對變形量的要求更加嚴格。

如何避免平整度不合格的線路板流出呢？

如何及時發現，讓其進入校平流程進行改善呢？

在這個關鍵時刻

一臺板彎板翹檢查機

發揮了極其重要的作用

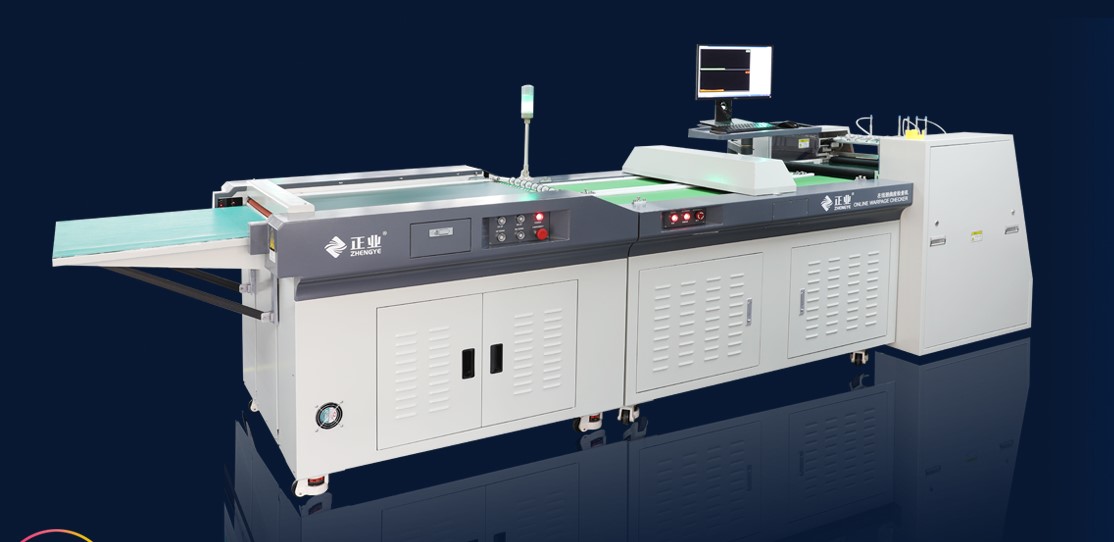

正業科技板彎板翹檢查機

正業科技板彎板翹檢查機采用一種高效PCB板彎板翹測量方法，這種基于激光CCD位移傳感器的PCB板翹曲度檢測方法，并運用高速傳輸、精密平臺、實時圖像顯示等核心技術，檢測精度高，穩定性高，效率也高，大大提升了經濟效益。

板彎板翹檢查機可對PCB成品板或覆銅板板彎板翹形變等缺陷進行自動檢測，并依據PCB板翹標準、平整度標準：對于表面安裝元件（如SMT貼裝）的線路板其扭曲和弓曲標準為不大于0.75%或0.5%）進行計算，進行自動判定NG/OK，并通過收料臺實現自動分類。

精準檢測--“每塊板都不放過”

智能自動分板

該設備在線監測速度可達12.5m/min，可與檢孔機連線作業，減少人力降低成本，依需求可搭配投收板機。

檢孔機+板彎板翹檢查機+收板機：

在線路板生產工藝流程中，板彎板翹現象基本上是無法避免的，只能通過工藝改進、嚴格監測、后續平整等方式進行改善。

而板彎板翹檢查機在這個過程中充當了一個重要角色，為嚴格控制線路板板彎板翹合格率、確保生產順利提供實實在在的保障。
